现有产品多样化以及存在的现状

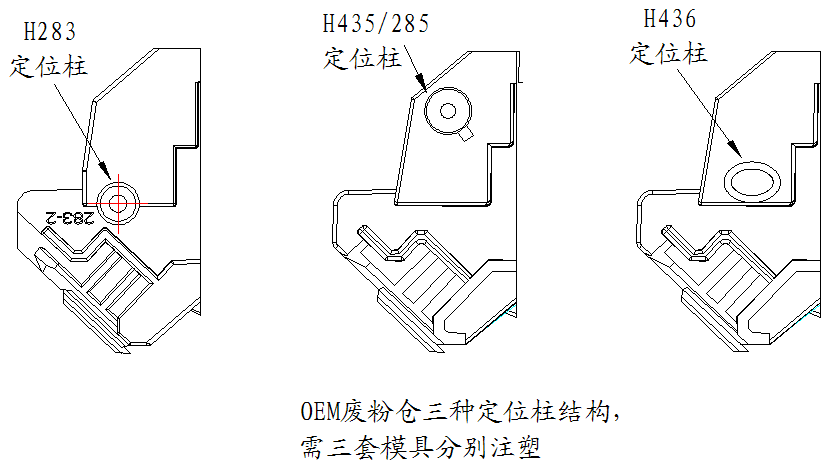

惠普原装厂家近年来发布了CB435、CB436、CE283系列的产品，外形结构类似，但产品本身各不相同，不能够交叉落机使用。主要的差别在废粉仓定位柱上（如下图所示）；

不同的结构的废粉仓在打印机中的定位也不同。原装结构有如下问题：

第一、对生产厂商来说，结构各不相同，要开多套模具，分开生产，分开存储；

第二、废粉仓差异不大，一线生产员工容易混淆，不利于生产；

第三、对二级经销商来说，需要采购多款产品，增加库存；

二：解决方案

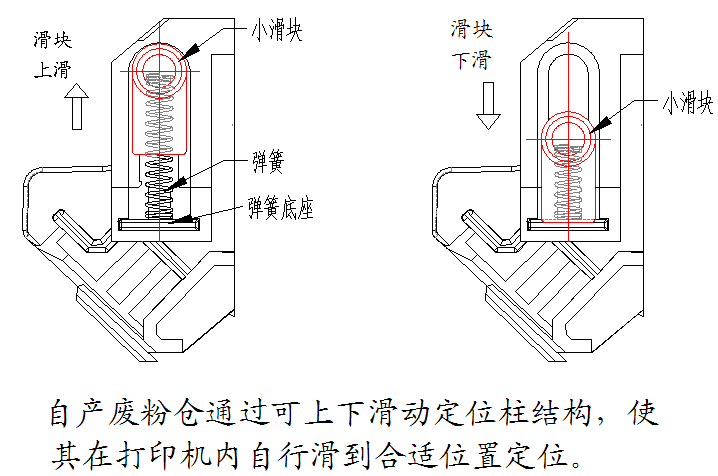

针对该系列不同型号的碳粉盒，将定位结构改为可滑动机构，让其在打印机中自行找到合适的定位位置，具体结构如图所示

三：产品实现的价值和成果

1、可以在三个不同型号的产品所对应的任何一台机器中使用，并且定位准确；

2、可以减少几副模具的开模；

3、减少存储，减少混料；

四：项目对市场的分析

使用通用定位柱结构后的产品，方便了生产管控，减少二级经销商的仓储，适用性广泛，兼容性强大，对提高公司产品的市场竞争力有着积极促进作用，非常符合当今市场的需求。

五：产品说明

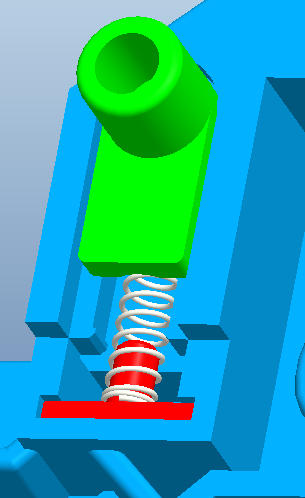

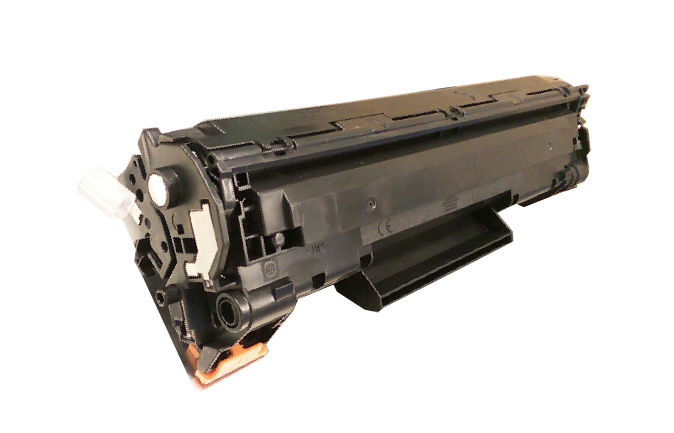

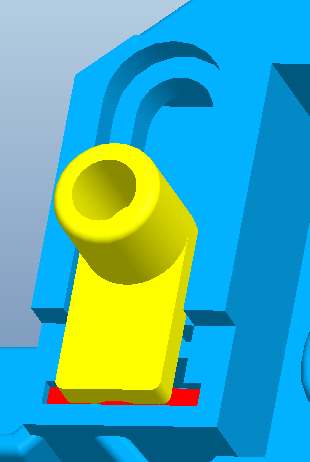

此系列产品为惠普系列最为畅销的黑色碳粉盒，组成部分包括：塑件+清洁刮刀+充电辊+感光鼓+出粉刀+磁辊+芯片。此专利内容为:将固定的定位结构更改为可以滑动的定位块结构。在弹簧的作用下，使可滑动的定位块在不同型号和不同结构的的打印机里，自动找到合适的定位，从而实现通用。通用结构的废粉仓，可以在五十多款打印机上使用，通用性非常强大。详细可参考以下产品图：

六：发明者介绍

     专利发明者闫丽新和李自侠，从事耗材研发工作多年，对产品结构的认识以及塑胶模具的开发拥有丰富的经验；同时，对产品市场的走向以及发展有独特的见解和预知能力；此次通用废粉仓结构的研发，为公司在市场上的竞争带来了极大的优势。

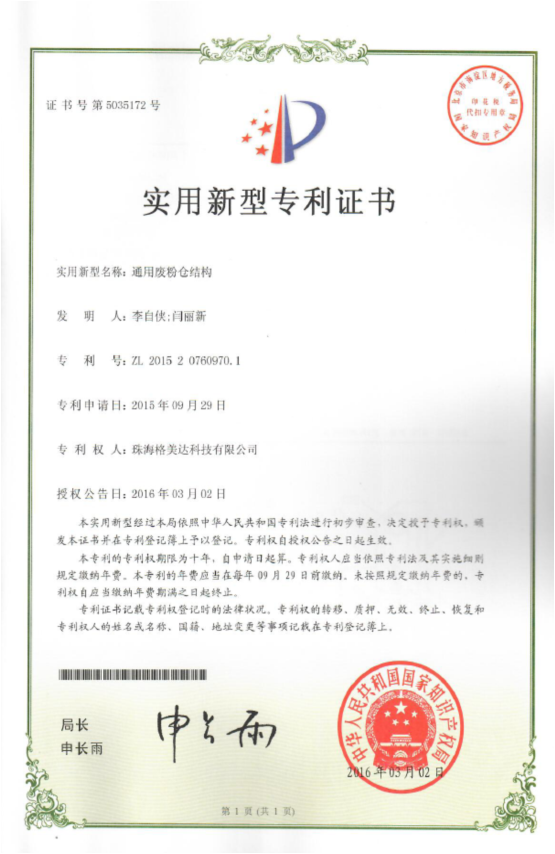

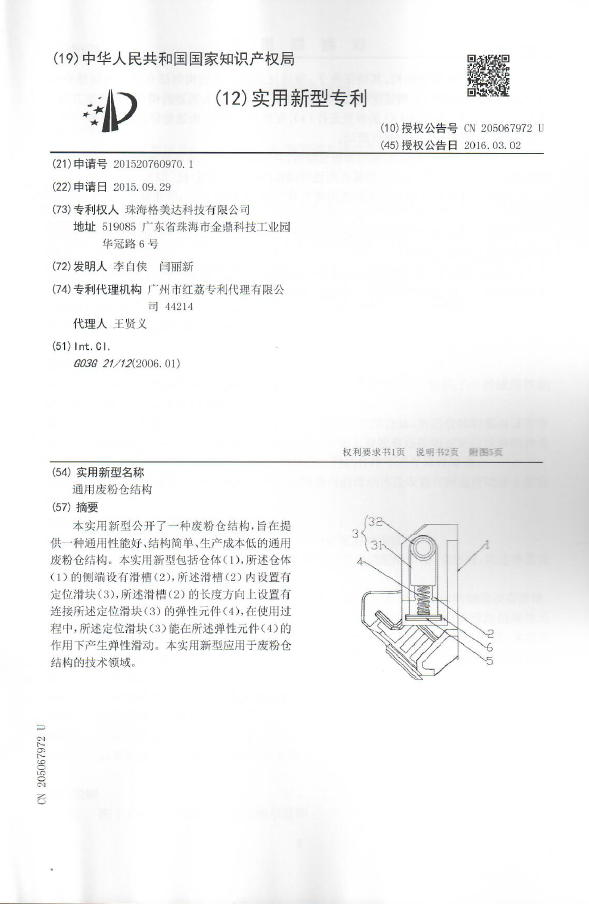

七：专利扫描件
